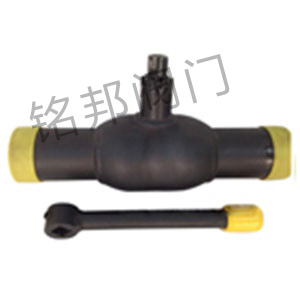

球閥 全焊接球閥的設計制造標準
作者：永嘉縣銘邦閥門有限公司 來源：http:/// 發布于：2022-05-10 11:38:02
球閥全焊接球閥的設計制造標準
球閥全焊接球閥的試驗壓力
全焊接球閥主要外形尺寸和連接尺寸 (mm)
全焊接球閥壓力為1.6MPa尺寸數據
DN外形尺寸
Outline Size 連接尺寸
Connecting Size
LL1L2HDD1D2Cfn-φd
15130140/17862/75185/1919565461424-φ14
20130140/17862/75191/19710575561624-φ14
25140140/21462/91193/22711585651624-φ14
32165164/21475/91212/240140100761834-φ18
40165164/24675/101217/255150110811834-φ18
50203190/29591/112260/286165125992034-φ18
65222210/295101/112293/3091851451182034-φ18
80241247/395112/139323/3492001601322038-φ18
100305276/478127/176382/4382201801562238-φ18
125356348/562159/206468/5342502101842238-φ18
150394378/724176/228510/5822852402112438-φ22
200457524/928228/275655/70234029526624312-φ22
氣動球閥壓力為2.5MPa尺寸數據
DN外形尺寸
Outline Size 連接尺寸
Connecting Size
LL1L2HDD1D2Cfn-φd
15140140/17862/75185/1919565461424-φ14
20152140/17862/75191/19710575561624-φ14
25165164/21475/91199/22711585651634-φ14
32178164/24675/101212/250140100761834-φ18
40190190/24691/101245/255150110841834-φ18
50216210/295101/112270/286165125992034-φ18
65241247/340112/112309/3301851451182238-φ18
80283276/395127/139344/3492001601322438-φ18
100305348/478159/176421/4382351901562438-φ22
125381378/562176/206485/5342702201842638-φ26
150403432/724206/228559/5823002502112838-φ26
200502524/928228/275655/70236031027430312-φ26
氣動球閥壓力為4.0MPa尺寸數據
DN外形尺寸
Outline Size 連接尺寸
Connecting Size
LL1L2HDD1D2Cfn-φd
15140140/17862/75185/19195654614 4-φ14
20152164/21475/91197/225105755616 4-φ14
25165164/21475/91199/227115856516 4-φ14
32178190/29591/112240/2661401007618 4-φ18
40190210/295101/112255/2711501108418 4-φ18
50216247/340112/127286/3071651259920 4-φ18
65241276/398127/139330/33518514511822 8-φ18
80283308/438139/159349/38320016013224 8-φ18
100305348/562159/206421/48723519015624 8-φ22
125381432/724176/228485/55727022018426 8-φ26
150403524/928228/275582/62930025021128 8-φ26
200502648/1033275/324702/7503753202843412-φ30
ANSI標準 美標氣動球閥 Q641 壓力CLASS150、300、400
設計依據Design reference API、ANSI標準
設計標準Design standrd API 6D、ANSI B16.34
結構長度Face To face
對夾連接Wafer connecting API 6D、ANSI B16.10
連接法蘭尺寸Connecting Flange Size ANSI B16.5
試驗和檢驗Test＆inspectionAPI 6D、API598
主要零件材質表
序號NO零件名稱Accessory name 材 質Material
CPR
1右閥體BonnetA216-WCBA351-CF8A351-CF8M
2螺母NutA194-2HA276-304A276-316
3墊片GasketPTFE
4螺柱StudA193-B7A276-304A276-316
5閥體BodyA216-WCBA315-CF8A351-CF8M
6閥座SeatPTFE
7球體ballA182-F304A182-F304A182-F316
8閥桿StemA276-410A276-304A276-316
9墊片GasketPTFE
10填料Packing
11襯套Bushing
12壓蓋GlandA216-WCBA351-CF8A351-CF8M
13螺栓BoltA194-2HA276-304A276-304
14螺栓Bolt
15連接支架Connecting Yoke A351-CF8
16螺栓BoltA194-2HA276-304A276-304
17連接套Connecting Set A351-CF8
永嘉縣銘邦閥門有限公司專業生產(供應)標準全焊接球閥，全焊接球閥，公司具有良好的市場信譽，專業的銷售和技術服務團隊，憑著經標準全焊接球閥，全焊接球閥多年經驗，熟悉并了解全焊接球閥系列產品市場行情，迎得了國內外廠商的一致好評，歡迎來電來涵洽談交流！
