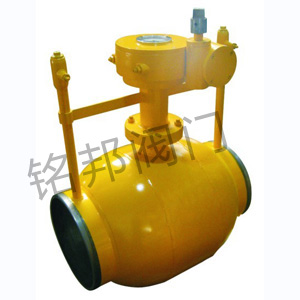

全焊接球閥的檢測

　　由于全焊接球閥的安裝是直接焊接在管線上的，因此其需要進行的檢測項目也與普通球閥有很大的區別。比較特殊的檢測要求有如下幾個方面。

　　3.1、彎曲試驗

　　球閥的彎曲試驗?zāi)M管線在不同的沉降區域發生了管線撓曲，試驗過程如圖7所示。

彎曲試驗過程

圖7 彎曲試驗過程

　　試驗方法：(1)連接閥門，施加4200kN·m的彎矩，測量閥門和管道的應力。(2)在空氣介質公稱工作壓力下測試閥門的密封性能。(3)測量閥門的開啟和關閉扭矩。

　　試驗合格判定依據：(1)閥門各部位的應力在屈服強度以下。 (2) 無外部泄漏、閥座泄漏。(3)操作扭矩?zé)o異常。

　　3.2、閥門拉伸和壓縮試驗

　　閥門拉伸和壓縮試驗過程如圖8所示。

閥門拉伸和壓縮試驗過程

圖8 閥門拉伸和壓縮試驗過程

　　試驗方法：(1)連接閥門的配管加載19900kN的拉力和壓縮力。(2)施加0.4～0.7MPa的氣壓，進行外部泄漏、閥座泄漏、扭矩測量試驗。(3)測量閥門及袖管的應力。

　　試驗合格判定依據：(1)閥門各部位的應力在屈服強度以下。 (2)無外部泄漏、閥座泄漏。(3)操作扭矩?zé)o異常。

　　3.3、沖刷試驗

　　沖刷試驗是模擬油氣運輸過程的一個測試。試驗過程如圖9所示。

沖刷試驗現場

圖9 沖刷試驗現場

　　試驗方法：(1) 在沖刷試驗裝置的配管中注入公稱工作壓力的氮?dú)狻?2)打開閥門，讓流體通過沖刷閥座。 (3)檢查閥座有無異常。

　　試驗合格判定依據： (1)閥座未發現異常。(2)閥座的密封性能無異常。

　　3.4、反復加壓操作試驗

　　反復加壓操作試驗主要模擬實際操作過程中閥門的運作狀況及耐用性。

　　試驗方法：(1) 先將閥門關閉， 對閥座施加公稱工作壓力的氣壓，然后將閥門全開。如此反復操作，重復200次。(2)在0.4～0.7MPa及公稱工作壓力的氣壓下檢查閥座有無泄漏。

　　試驗合格判定依據： (1)閥座未發現泄漏。(2)閥門的閥座無異常。

　　3.5、低溫反復操作試驗

　　低溫反復操作試驗?zāi)M我國西北和東北地區在冬天的極寒情況下閥門的操作狀況。

　　試驗方法：(1)將球閥冷卻至-45℃，重復開關200次。 (2)重復開關后，在0.4～0.7MPa及公稱工作壓力氣壓下檢查閥座有無泄漏。

　　試驗合格判定依據： (1)閥座未發現泄漏。(2)閥門的閥座無異常。

　　3.6、異物咬合試驗

　　異物咬合試驗?zāi)M油氣運輸過程中內部有雜物的情況，要求在雜物進入球閥內的情況下，球閥仍能正常動作。

　　試驗方法：(1)將不同目數的沙子、鐵銹、氧化皮各100mL放在閥座和球的接觸處。(2)進行250次開關。(3)每開關50次，在0.6MPa及7MPa氣壓下檢查閥座有無泄漏。 (4)在閥座部位注入密封脂，進行緊急修復試驗。

　　試驗合格判定依據：(1)開關150次，閥座無泄漏。 (2)開關200次，小于180mL/min的泄漏。 (3)開關250次，小于625mL/min的泄漏。(4)在閥座部位注入密封脂后閥座無泄漏。(5)操作扭矩?zé)o變動，操作情況良好。

　　3.7、吹垢試驗

　　試驗方法：(1)將閥門關閉，在閥座前方放置1L的異物， 在放置異物側施加7MPa的氣壓，閥門開放16%，把異物吹入閥座。(2)在0.6MPa及7MPa的氣壓下，進行閥座泄漏試驗。

　　試驗合格判定依據：閥座無泄漏，操作扭矩?zé)o異常。

　　3.8、抗震試驗

　　模擬地震，在振動試驗臺上，使用不同的載荷和不同的振幅、振動頻率，對球閥進行抗震試驗測試。

　　試驗方法：(1)對加長桿加載，相當于地基滑坡時產生的土壓彎曲載荷。(2)測量閥門及加長桿部位的應力。(3)在圧力11.3MPa下進行密封試驗。(4)進行操作扭矩試驗。

　　試驗合格判定依據：(1)各部位的應力在屈服強度以下。(2)閥門無泄漏，無異常。(3)操作扭矩?zé)o異常。

4、結論

　　球形構造的全焊接球閥具有受力均勻、結構緊湊重量輕和強度高等優點。采用雙活塞效應的閥座結構和特制的密封橡膠材料，能夠有效地增強密封的可靠性，確保球閥長達30年的使用壽命。通過閥門的一系列測試，可以保證閥門在特殊工況下的使用要求。
